汽車零部件生產線1:20比例模型制作案例

一、項目背景

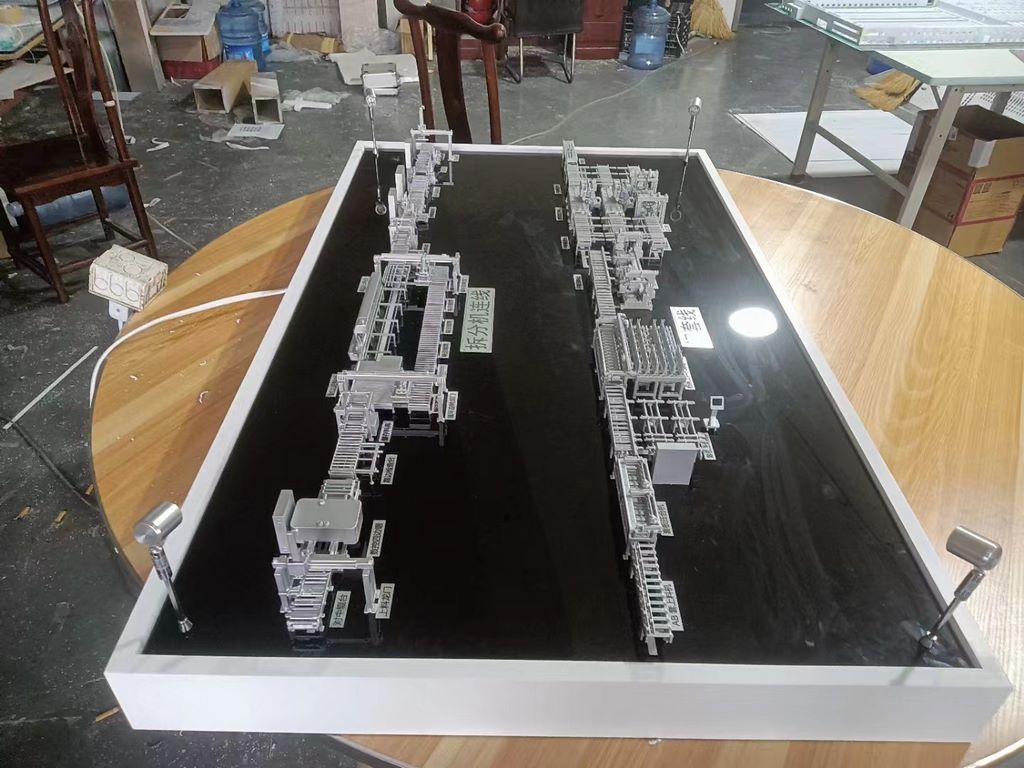

本項目為某德系汽車品牌變速箱生產線展示模型，客戶要求以1:20比例還原真實生產線布局，重點表現自動化傳輸系統、機械臂工作站和質檢工位三大模塊，模型精度要求達到90%以上視覺還原度。

二、核心制作工藝

1. 骨架構建階段

• 采用激光切割5mm航空鋁板制作設備基座，通過CNC雕刻機加工出輸送帶支架的精密卡槽

• 機械臂關節使用3D打印尼龍材料逐層堆疊成型，每層0.1mm精度確?；顒硬考`活性

• 管道系統采用退火處理的1mm銅管彎制，通過微型氬弧焊實現無縫銜接

2. 細節還原工藝

• 傳送帶模仿真實生產線使用硅膠覆膜工藝，表面壓制防滑紋路

• 操作臺控制面板采用超薄亞克力UV打印技術，再現真實設備的按鈕和顯示屏

• 安全防護欄通過蝕刻工藝在0.3mm不銹鋼片上還原企業標準黃黑警示條紋

三、材料應用方案

• 主體結構：6061鋁合金（設備框架）+進口ABS工程塑料（外殼組件）

• 透明部件：5K光學級聚碳酸酯（觀察窗口）

• 特殊效果件：溫變樹脂（模擬設備運行發熱部位）

• 耗材系統：磁吸式設計的可替換料盒模塊

四、表面處理技術

1. 基礎涂裝

• 先噴涂環氧底漆增強附著力，采用雙組分汽車漆實現設備標準色

• 金屬部件進行微珠噴砂處理后電解著金色

2. 舊化效果

• 干掃技法表現設備棱角磨損

• 特調油污漬洗液沿管線走向做漸變沉積

• 用礦物結晶法模擬冷卻液殘留痕跡

3. 動態效果

• 光纖導光模擬焊接火花

• 磁流體演示潤滑油流動狀態

• 微型霧化器產生可控水蒸氣效果
