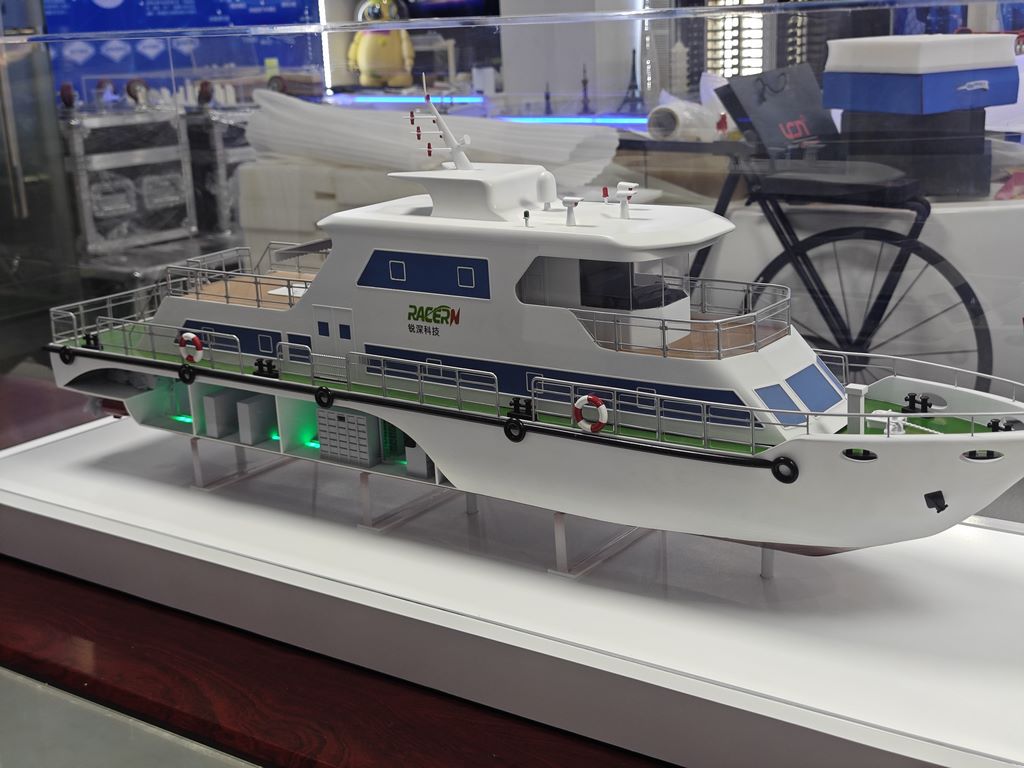

電動水翼船模型制作案例

一、項目背景與需求

某船舶科技公司委托我司制作一艘比例的電動水翼船展示模型，用于國際海事展覽會推廣其最新設計?？蛻籼峁┝送暾拇w結構圖紙、水翼系統CAD數據及實船照片，要求模型精確還原流線型船體、可收放水翼機構及甲板設備布局，整體還原度需達到90%以上，并具備動態演示功能。

二、制作工藝與流程

1. 圖紙分析與模型規劃
   基于客戶提供的船體線型圖和水翼裝置圖紙：

• 使用三維建模軟件重建船體曲面

• 核對水翼展開/收攏狀態的角度參數

• 標記甲板舾裝件定位孔位

• 規劃電池艙與傳動系統的隱藏空間

2. 主體結構制作

• 船體：
  ? 玻璃鋼翻模成型，內襯碳纖維骨架
  ? 船底噴涂防污涂層質感漆
  ? 甲板柚木紋路采用激光雕刻

• 水翼系統：
  ? 主翼不銹鋼CNC加工，表面鏡面拋光
  ? 液壓桿用銅管配微型軸承制作
  ? 收放機構內置微型直線電機

3. 細節還原

• 舷窗用藍寶石玻璃鑲嵌

• 雷達罩鏤空蝕刻+內部網狀結構

• 救生艇按實船比例3D打印

• 錨機絞盤可手動操作

三、表面處理與涂裝

1. 船舶專用涂裝

• 船體：
  ? 水線以下朱紅色防污漆
  ? 水線以上珍珠白聚氨酯面漆
  ? 吃水刻度絲網印刷

• 上層建筑：
  ? 啞光淺灰（RAL 7035）主體
  ? 煙囪漸變熏黑效果
  ? 甲板設備國際橙警示色

2. 特殊工藝

• 船名浮雕鍍金處理

• 橡膠碰墊用硅膠澆注

• 桅桿拉索用鍍銀釣魚線

3. 做舊效果

• 船尾模擬螺旋槳水漬

• 甲板邊緣輕度磨損處理

• 系纜樁添加摩擦痕跡

四、動態系統實現

1. 核心功能

• 水翼電動收放演示（行程時間20秒）

• 可旋轉雷達掃描燈

• 艦橋窗戶透出可變色燈光

2. 控制系統

• 防水觸控面板操作

• 三種模式切換（巡航/停泊/應急）

• 所有線路隱藏于密封艙

3. 水景配合

• 定制亞克力水臺

• 船尾螺旋槳渦流效果

• 船首破浪LED冷光
