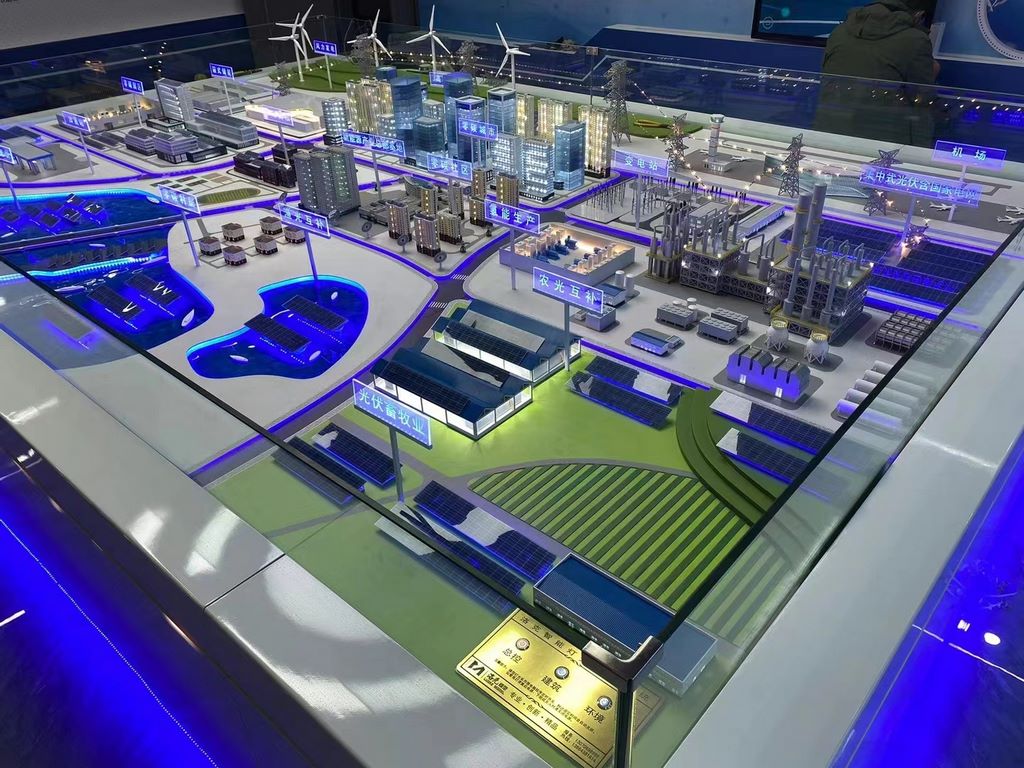

能源電力系統模型制作案例

核心制作工藝流程

1. 復合地形塑造

• 采用地質測繪數據建模，數控雕刻機分層雕刻高密度泡沫基座

• 河道部分用透明環氧樹脂分層澆筑，內置微型水流折射片

• 山地褶皺處手工添加石膏肌理，模擬真實風化痕跡

2. 電力設施構建

• 特高壓鐵塔：激光切割黃銅片焊接，酸洗做舊呈現服役效果

• 智能變電站：3D打印樹脂組件，窗格采用光蝕刻亞克力薄片

• 電纜溝槽：微型PVC管熱彎成型，表面滾壓防滑紋路

3. 動態系統集成

• 風力機組：微型直流電機驅動，葉片做氣動平衡配重

• 光伏矩陣：可調角度支架，晶片表面真空鍍膜處理

• 輸電路徑：光纖導光模擬電流傳輸，亮度分級控制

專業著色方案

1. 工業設備著色

• 變壓器組：底漆采用軍艦灰，漏油痕跡用琥珀色樹脂點染

• 輸電線路：分段漸變氧化處理，接頭處做電火花燒蝕效果

• 控制機房：計算機房采用消光藍，配合UV打印標識牌

2. 環境融合處理

• 植被過渡帶：靜電植絨與礦物顏料混用，表現季相變化

• 道路系統：橡膠粉摻入面漆，輪跡部位做瀝青反光處理

• 水體邊緣：琺瑯彩漬洗技法，模擬藻類滋生效果

品控標準

• 所有活動部件通過500次耐久測試

• 色彩公差控制在潘通色卡3%以內

• 微型文字辨識度達0.2mm標準

• 整體完成度采用三維掃描比對驗證
